磁力驅動泵概述

CQ磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ磁力泵吸收了國內外******水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力驅動泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是最安全、最可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。
磁力驅動泵用途
CQ系列磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的******選擇。磁力驅動泵適用溫度：-20℃～100℃。
磁力泵防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。磁力驅動泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造"無泄漏車間"、"無泄漏工廠"，實現安全、文明生產的理想用泵。
磁力驅動泵操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

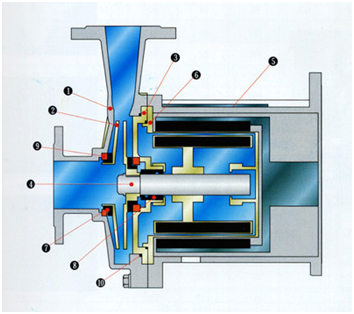

磁力驅動泵結構與材料

1	泵 體	不銹鋼
2	葉 輪	不銹鋼
3	隔 板	不銹鋼
4	主 軸	不銹鋼
5	轉子組合	稀土永磁體+不銹鋼
6	隔套總成	不銹鋼
7	動 環	填充F4
8	軸 承	填充F4
9	靜 環	碳化硅或氧化鋁陶瓷
10	密封圈	氟橡膠

CQ型磁力驅動泵型號意義 CQ型磁力驅動泵規格及參數

型號	軟管式接口		流量 (m3/h)	揚程 (m)	電機功率(KW)	電壓V
	進口	出口
14CQ-5	14	10	1.2	5	0.12	220/380
16CQ-8	16	12	1.5	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	6.6	15	1.1	380
32CQ-15	32	25	6.6	15	1.1	380
32CQ-25	32	25	6.6	25	1.1	380
40CQ-20	40	32	10.8	20	2.2	380
40CQ-32	40	32	12	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	27	32	7.5	380
80CQ-32	80	65	51	32	11	380
50CQ-50	80	65	51	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80	60	50	18.5	380
注:表中16CQ-8---100CQ-50磁力泵都可配防爆電機
